一、本机简介

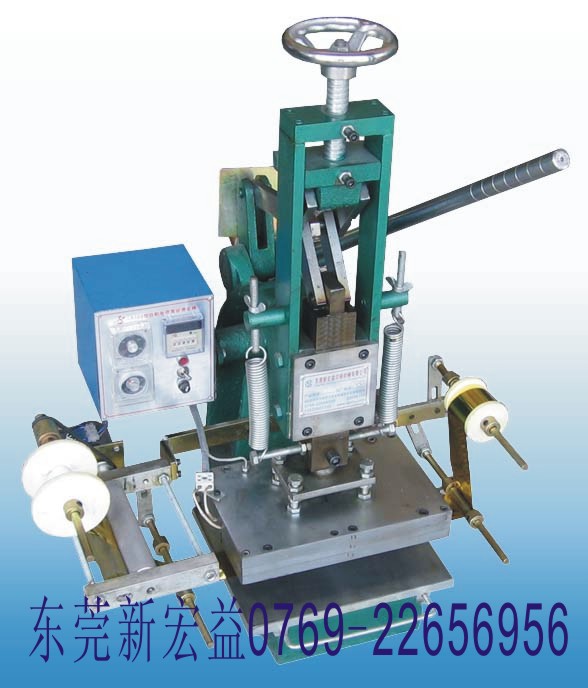

XHY-280D手动收纸烫金机又名电动过纸烫金机，该烫金机是我公司设计并经不断优化改进生产而成。手动收纸烫金机具有压面大，行程长，压力稳定，过纸精度高，有直接温度指示，控温精确可靠的优点，是饰盒，文具，皮件等行业用于烫金定型的必备设备，由于其压力传递合理，结构简单可靠，经久耐用，多年来深得用户欢迎。
手动收纸烫金机使用方法
一．调整手动收纸烫金机机上端手轮至需要压力。
二、安装好烫金纸，通电后压下手动收纸烫金机一下会自动过纸走一个行程，此后每压一次手动收纸烫金机抬起后自动过纸走一个行程。自动过纸行程长度由0—10秒延时继电器控制，调整延时继电器即可设定所需的自动过纸长度。
三、将手动收纸烫金机指针设定至需要温度，2-3分钟后绿灯息，红灯亮，此时表上方之温度表指示之温度为压板实际温度，自动控温会把温度一直控制在您设定的温度点上。
四、手动收纸烫金机发生下列之现象，请仔细检查您的装置，排除安装不正确之故障。
1. 通电时，手动收纸烫金机温度表指针立即打至400℃---热电偶开路；---接好热电偶（即探头）。
2. 通电时，手动收纸烫金机过一段时间、温度指针仍不升高、但发热板热---探头未装入发热版或松脱---装好探头。
3. 手动收纸烫金机压板温度明显高於指示温度---探头腔内有脏物异物阻碍探头传温 --- 清洁探头及探头腔。
4. 绿灯亮，测到接线柱处有电压，但压板无温度---发热片坏---更换压板内发热片。
五、安装时请注意手动收纸烫金机接地良好，以确保使用人员用电安全。
技术参数:
一．调整手动收纸烫金机机上端手轮至需要压力。
二、安装好烫金纸，通电后压下手动收纸烫金机一下会自动过纸走一个行程，此后每压一次手动收纸烫金机抬起后自动过纸走一个行程。自动过纸行程长度由0—10秒延时继电器控制，调整延时继电器即可设定所需的自动过纸长度。
三、将手动收纸烫金机指针设定至需要温度，2-3分钟后绿灯息，红灯亮，此时表上方之温度表指示之温度为压板实际温度，自动控温会把温度一直控制在您设定的温度点上。
四、手动收纸烫金机发生下列之现象，请仔细检查您的装置，排除安装不正确之故障。
1. 通电时，手动收纸烫金机温度表指针立即打至400℃---热电偶开路；---接好热电偶（即探头）。
2. 通电时，手动收纸烫金机过一段时间、温度指针仍不升高、但发热板热---探头未装入发热版或松脱---装好探头。
3. 手动收纸烫金机压板温度明显高於指示温度---探头腔内有脏物异物阻碍探头传温 --- 清洁探头及探头腔。
4. 绿灯亮，测到接线柱处有电压，但压板无温度---发热片坏---更换压板内发热片。
五、安装时请注意手动收纸烫金机接地良好，以确保使用人员用电安全。
技术参数:
|
型号
|
XHY-280D
|
|
烫印面积
|
280*180mm
|
|
过纸长度
|
5-300mm
|
|
最大行程
|
70mm
|
|
开启高度
|
80mm
|
|
压力
|
800KG
|
|
功率
|
220V/1.5KW
|
|
可调温度
|
0-280℃任意可调
|
|
机器重量
|
90kg
|
|
外形尺寸
|
850X330X360mm
|
