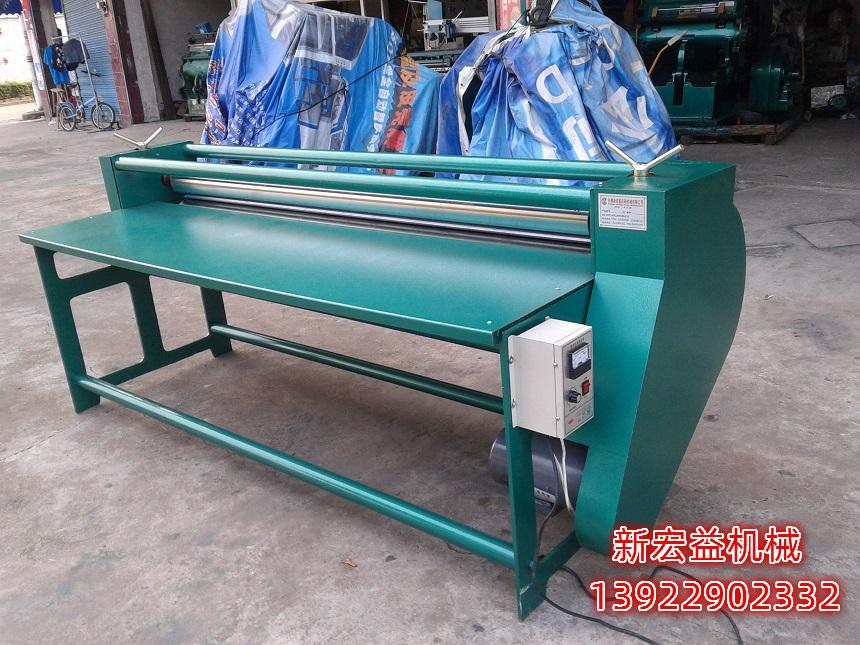

JS-2500型调速裱坑机是一种主要用于瓦楞纸、厚纸等单面过胶水的专用设备。
结构及原理

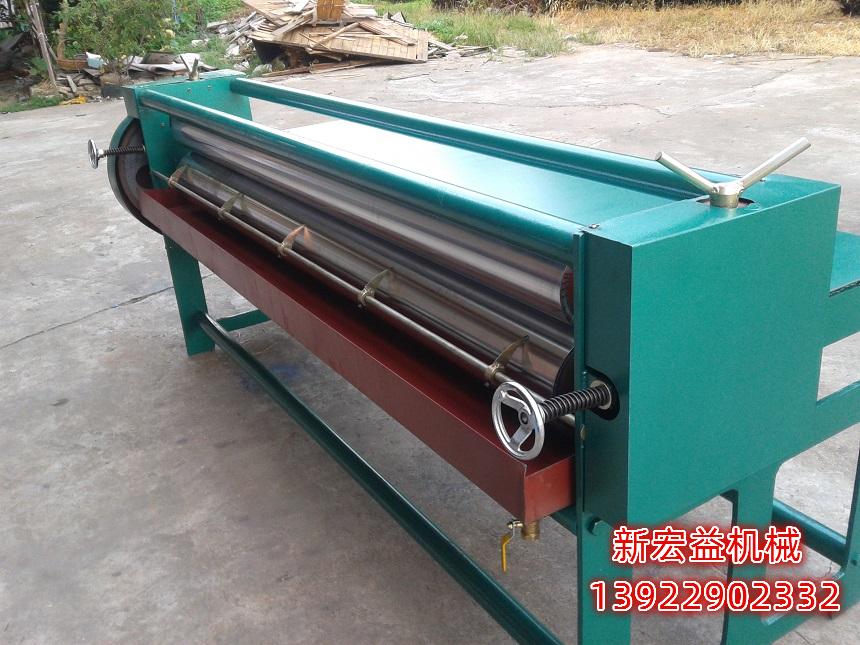

本机器由大中小镀铬轴、机架、齿轮组、皮带轮、电机、调节手轮等部件组成。

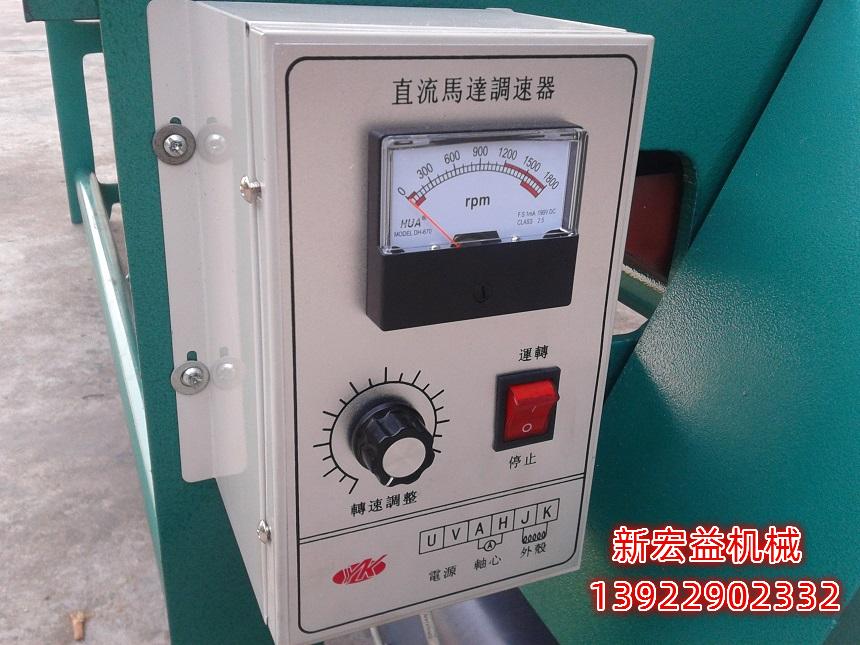

本机由电机驱动，和调速器控制，
通过三角带轮、三角皮带，带动齿轮组，使大中小镀铬轴旋转，使小镀铬轴与胶水盘内的胶水处于工作状态位置，达到涂胶的目的。调节手轮调节小镀铬轴的位置，使胶层厚度达到使用要求，同时根据工件的厚度调整压轴调节手轮至要求位置方可使用。
使用说明
1. 使用机器前切记先加润滑油，并使机器保持良好的润滑状态。
2. 机器使用前后要把胶水轴擦干净。特别是停机休息时一定要把轴擦干净。或短时间休息时可持续开机，不必清洗。注意：清洗胶水轴时切记要关掉电源，并用干净柔软的湿布洗擦胶水轴。
3. 开机前要检查电源电压和机器电压是否符合。
4. 把适量胶水倒进胶水盘，使大镀铬轴与胶水盘6内的胶水处于工作状态位置。5. 在裱纸前先调节调节胶水手轮3，使胶水厚度达到使用要求。并调节压力调节手轮2，使镀铬压轴的压纸力度适合生产要求。
6. 切勿将硬物通过两轴，以免损坏机件。
7. 应经常注意保持机器清洁，定期维护。
参数说明 :
可选择安装变频调速或直流调速。
|
型号
|
JS-2500
|
|
裱纸宽度
|
2500mm
|
|
裱纸速度
|
60m/min
|
|
电机功率
|
1.1kw
|
|
机械重量
|
900kg
|
|
外形尺寸
|
3300×1100×1100mm
|
|
工作电压
|
380V/220V(可选择)
|
|
裱纸厚度最薄
|
500克
|
|
最厚：
|
10mm
|
